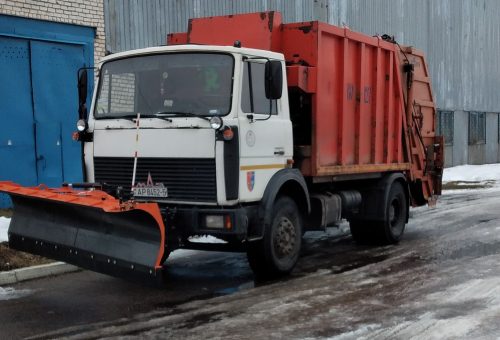

ТУ РБ 100135303.013-2001 Отвал цилиндрической формы.
Предназначен для уборки снега, исключает попадание снежной массы на лобовое стекло.
Технические характеристики:
| 1. Базовый автомобиль |
МАЗ, КАМАЗ |
| 2. Тип отвала |
передний цилиндрический |
| 3. Скорость передвижения не более, км/ч | |
| — рабочая |
40 |
| — транспортная (максимальная) |
83 |
| 4. Ширина отвала, мм |
3200±50 |
| 5. Высота отвала, мм |
755±30 |
| 6. Угол поворота отвала в плане, не более: |
30° |
| 7. Ширина очищаемой полосы при отвале, повернутом на максимальный угол, мм |
2800±50 |
| 8. Дорожный просвет в транспортном положении отвала, мм, не менее |
300 |
| 9.Вылет отвала от оси переднего колеса базового автомобиля, мм | |
| — в транспортном положении |
2880±100 |
| — в рабочем положении |
2950±100 |
| 10.Масса, кг |
520±30 |
| 11.Распределение массы базового автомобиля по осям (при транспортном положении отвалов), кг | |
| — на переднюю ось |
5000±100 |
| — на заднюю ось (тележку для МАЗ-5516) |
3000±60 |

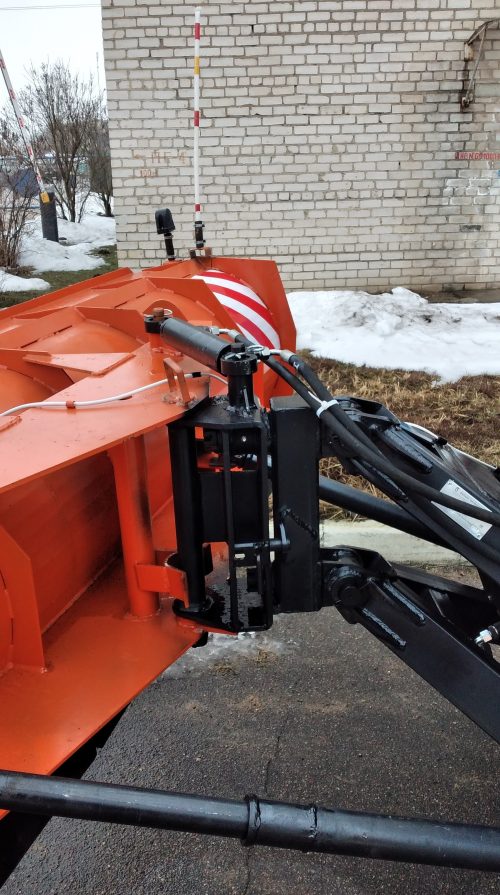

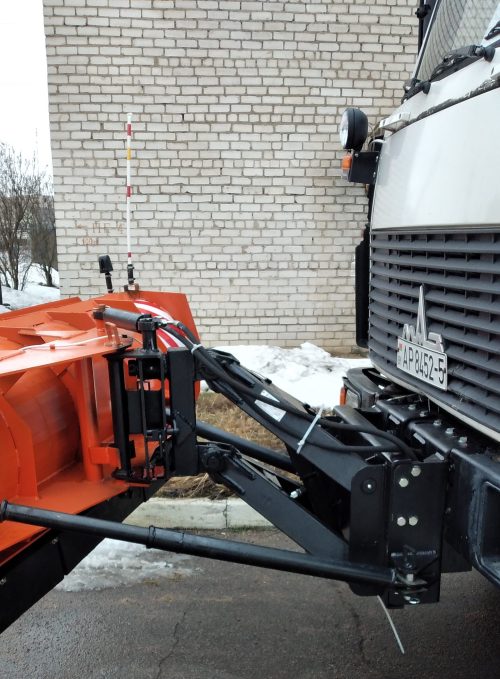

| 12.Подъемный механизм отвала |
Гидравлический, подключенный к гидросистеме подъема платформы базового автомобиля либо от собственного насоса, установленного на КПП базового автомобиля |
| 13.Внешний габаритный радиус поворота базового автомобиля по точке отвала, наиболее удаленной от центра поворота в транспортном положении, м, не более: |
9,5 |
