ТУ РБ 100135303. 013-2001

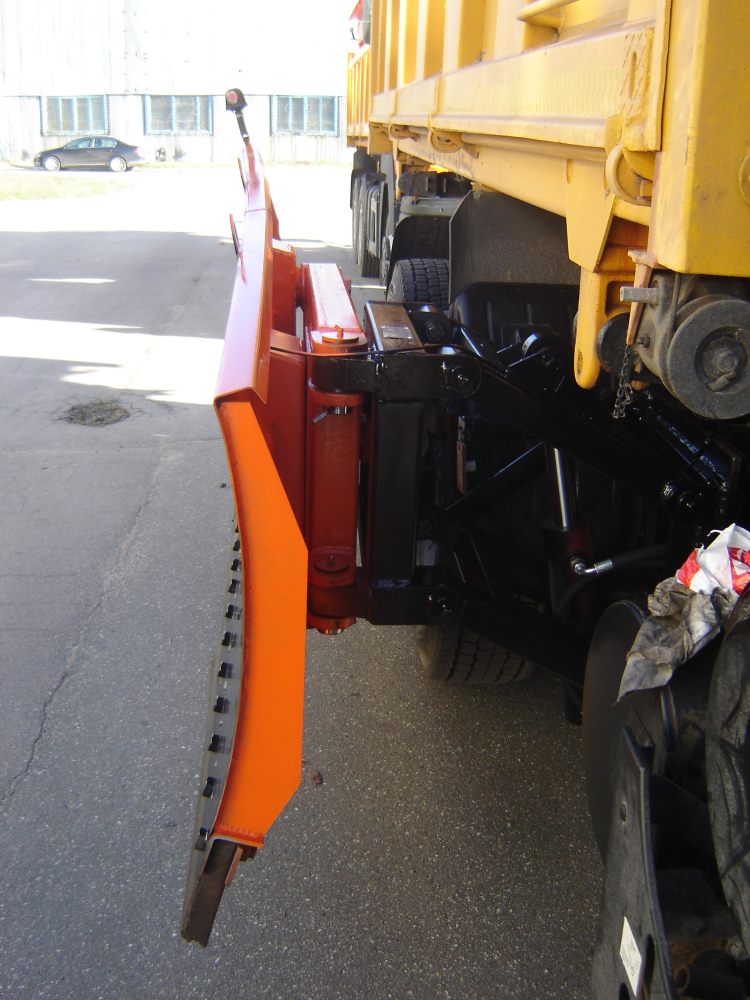

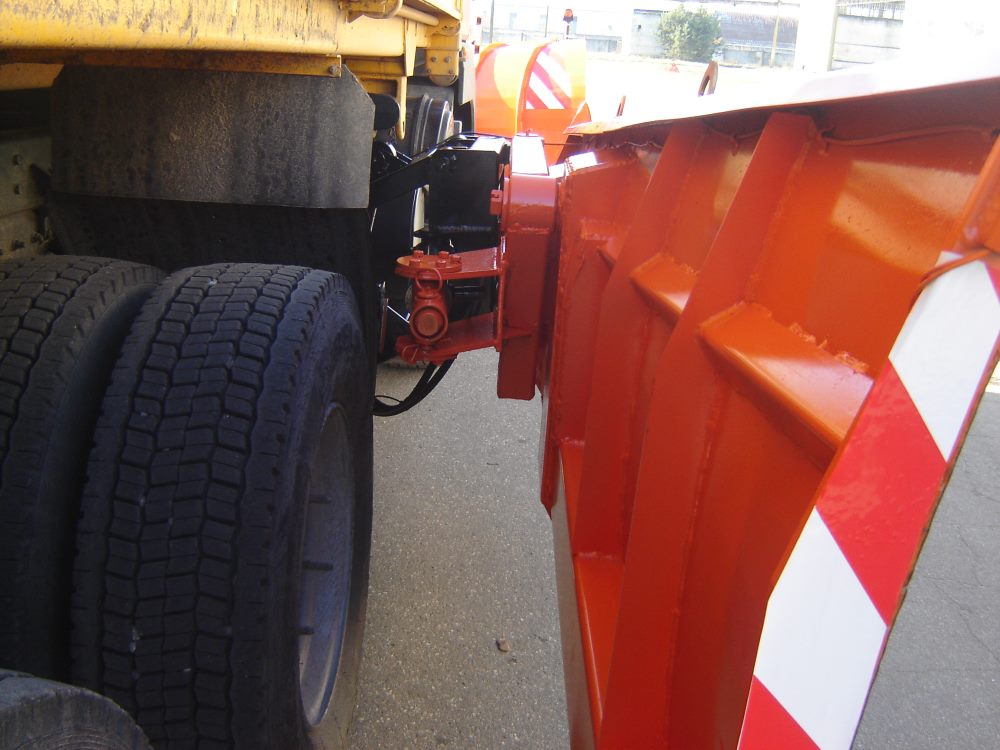

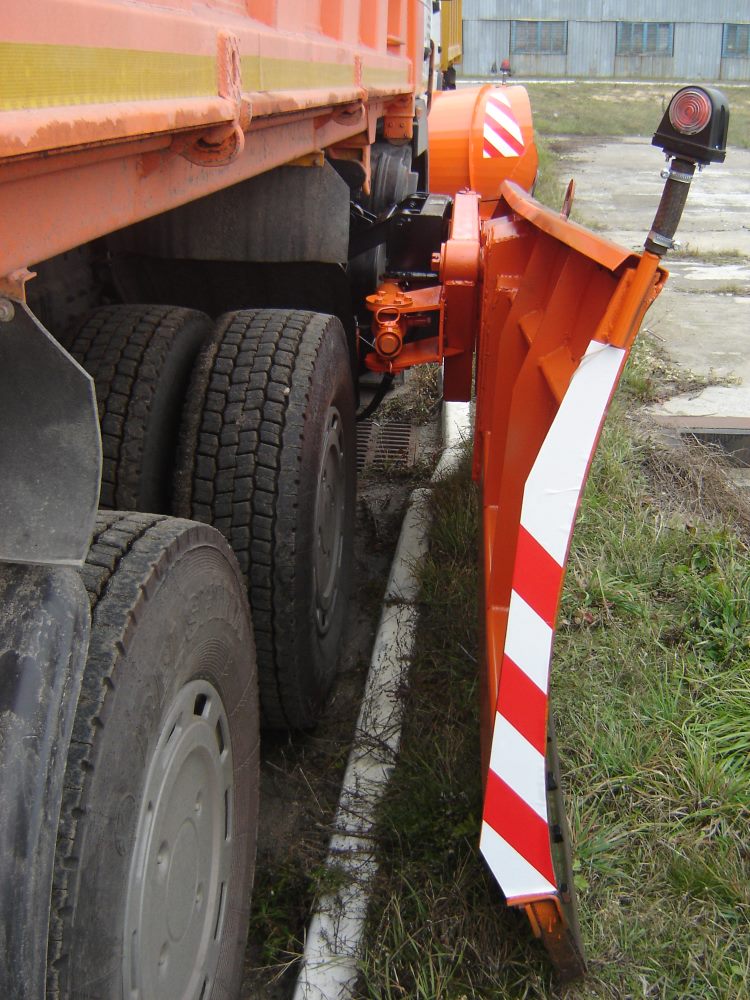

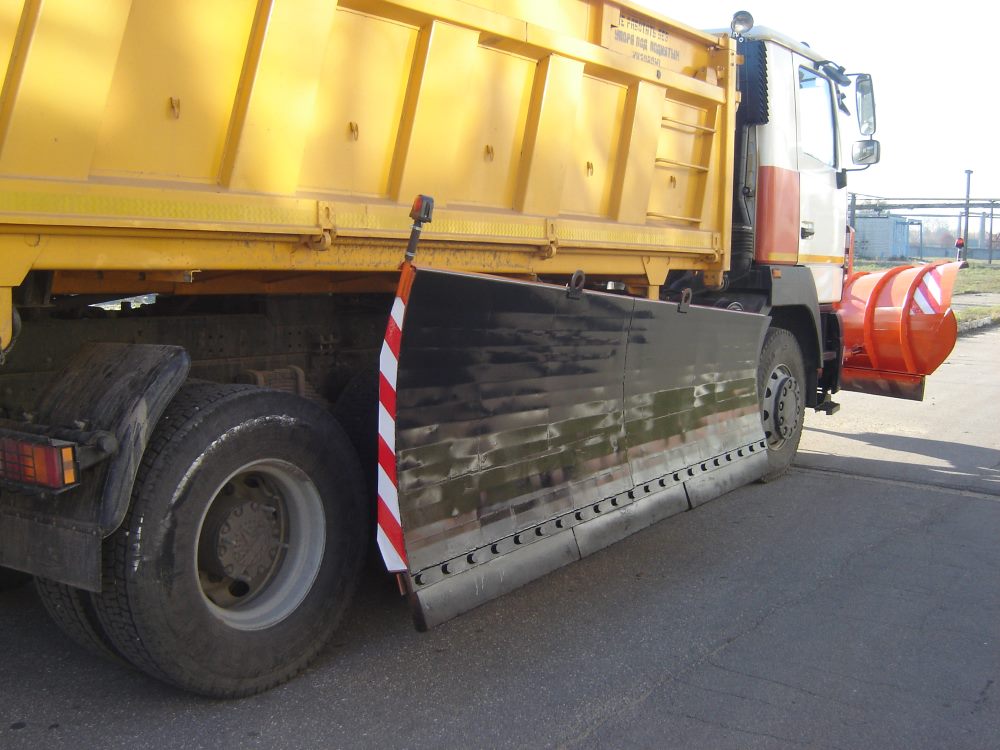

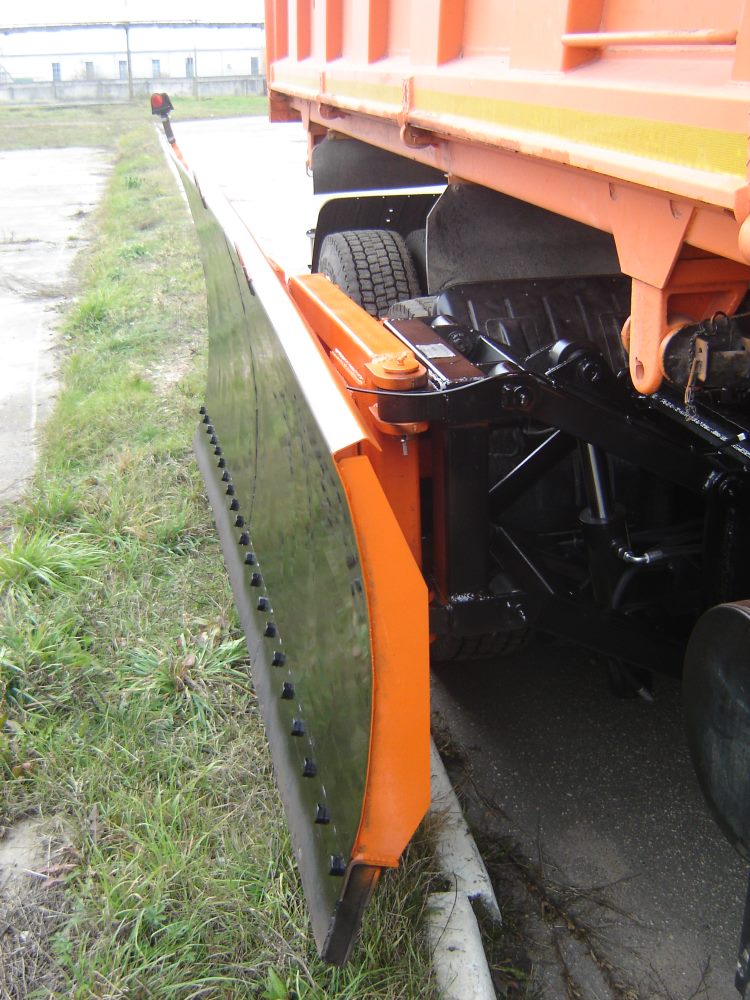

Боковой отвал НО-78-03 предназначен для уборки снега при зимнем содержании автодорог.

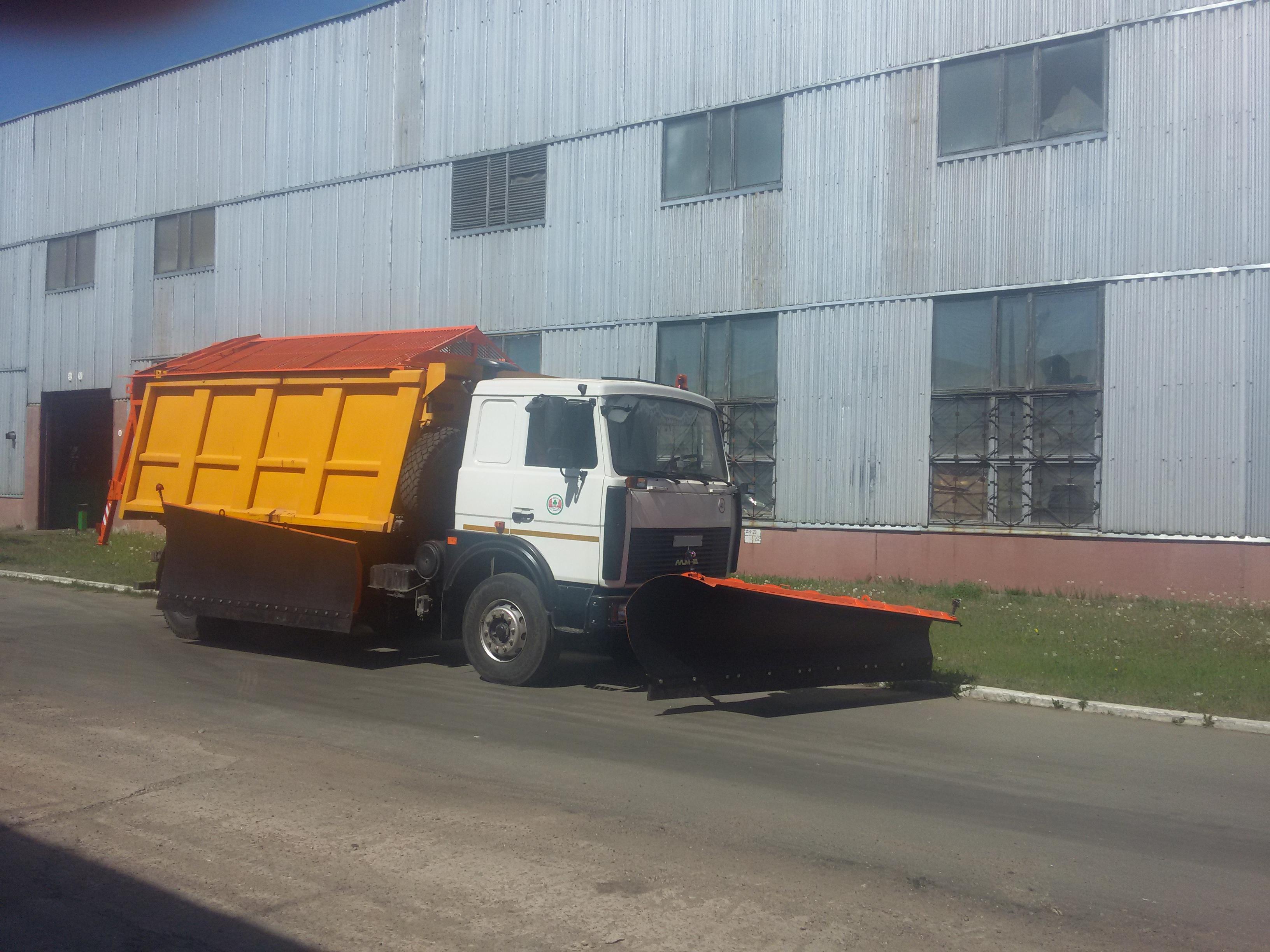

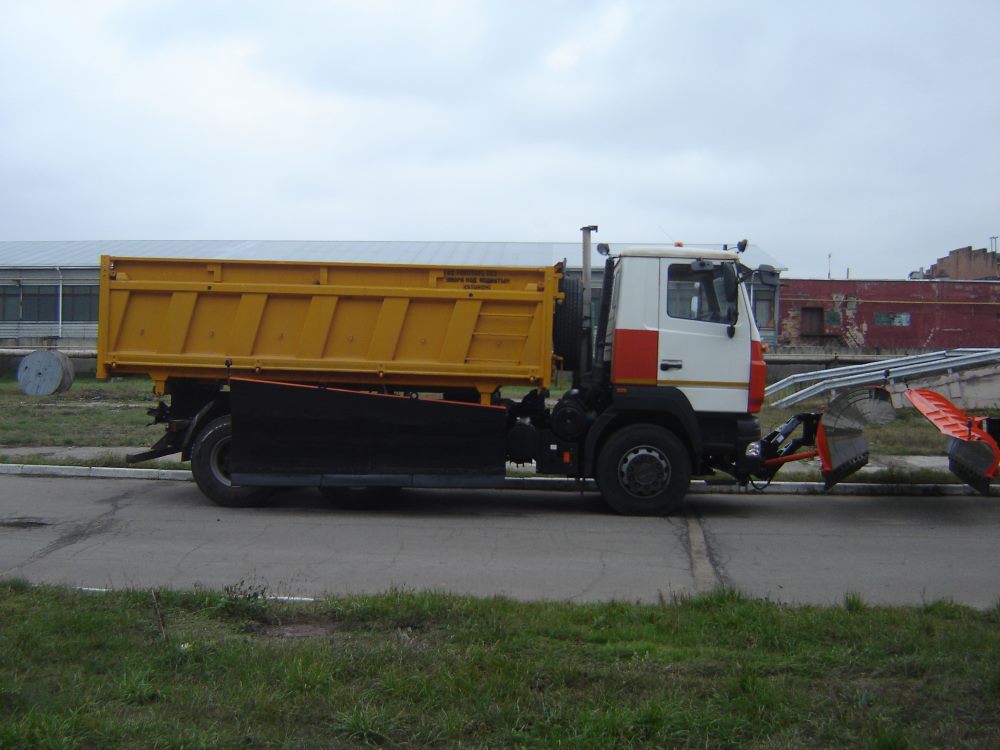

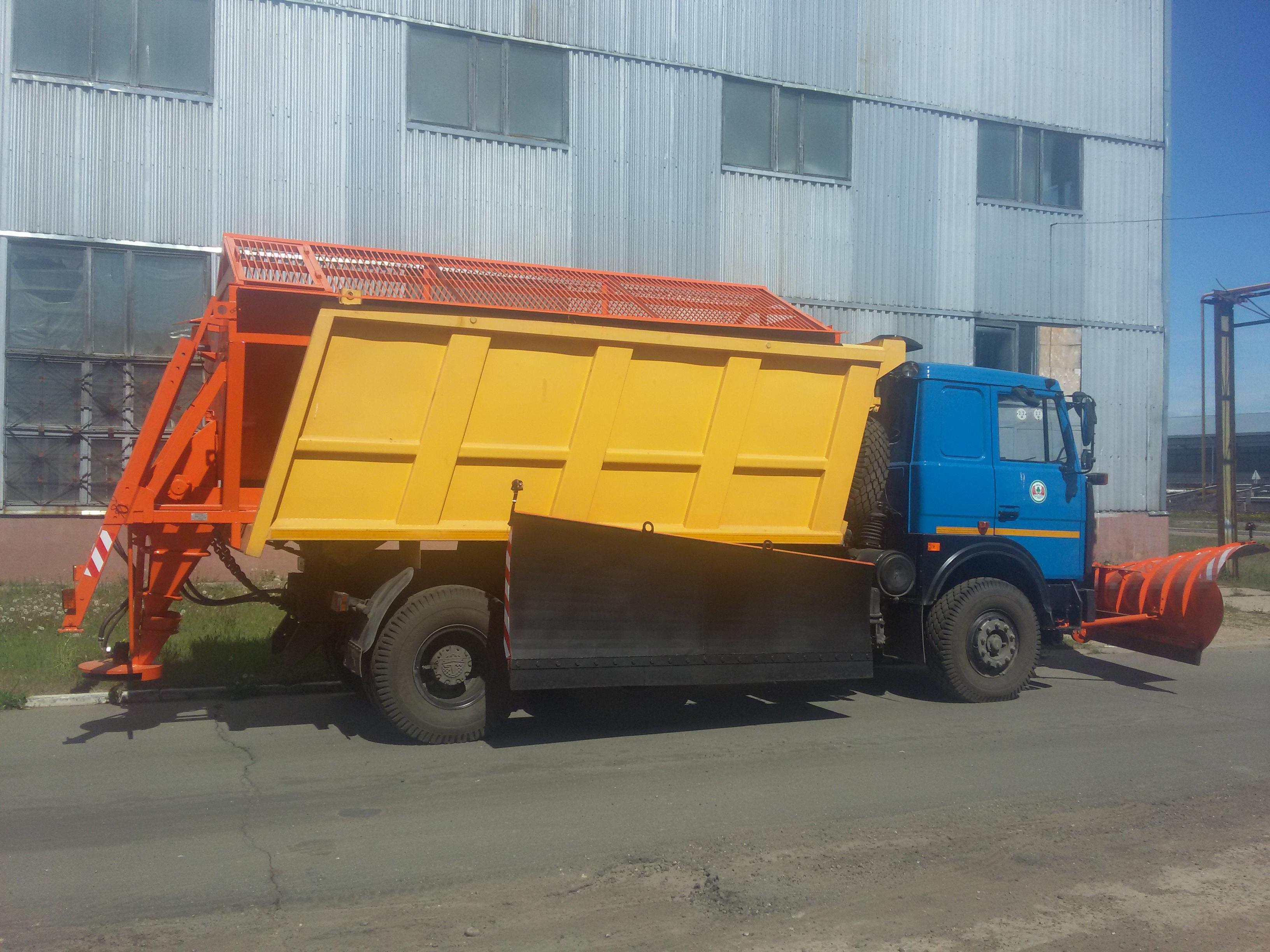

Боковой отвал устанавливается на МАЗ 5516 и его модификации.
Технические характеристики:
| 1. Базовый автомобиль |
МАЗ-5516 и (его модификации) |
| 2. Тип отвала |
Боковой |
| 3. Скорость передвижения не более, км/ч | |
| — рабочая |
50 |
| — транспортная (максимальная) |
88 |
| 4. Ширина отвала, мм |
3000 |
| 5. Высота отвала, мм |
увеличивающаяся от 800 до 1120 |
| 6. Угол поворота отвала в плане, не более: |
44° |
| 7. Ширина очищаемой полосы при отвале, повернутом на максимальный угол, мм |
2430 |
| 8. Дорожный просвет в транспортном положении отвала, мм, не менее |
300 |
| 9.Масса, кг |
860 |
| 10.Распределение массы базового автомобиля по осям (при транспортном положении отвалов), кг | |
| — на переднюю ось |
5840 |
| — на заднюю ось (тележку для МАЗ-5516) |
7635 |
| 11.Подъемный механизм отвала |
Гидравлический, подключенный к гидросистеме подъема платформы базового автомобиля либо от собственного насоса, установленного на КПП базового автомобиля |
| 12.Внешний габаритный радиус поворота базового автомобиля по точке отвала, наиболее удаленной от центра поворота в транспортном положении, м, не более: |
12,3 |
